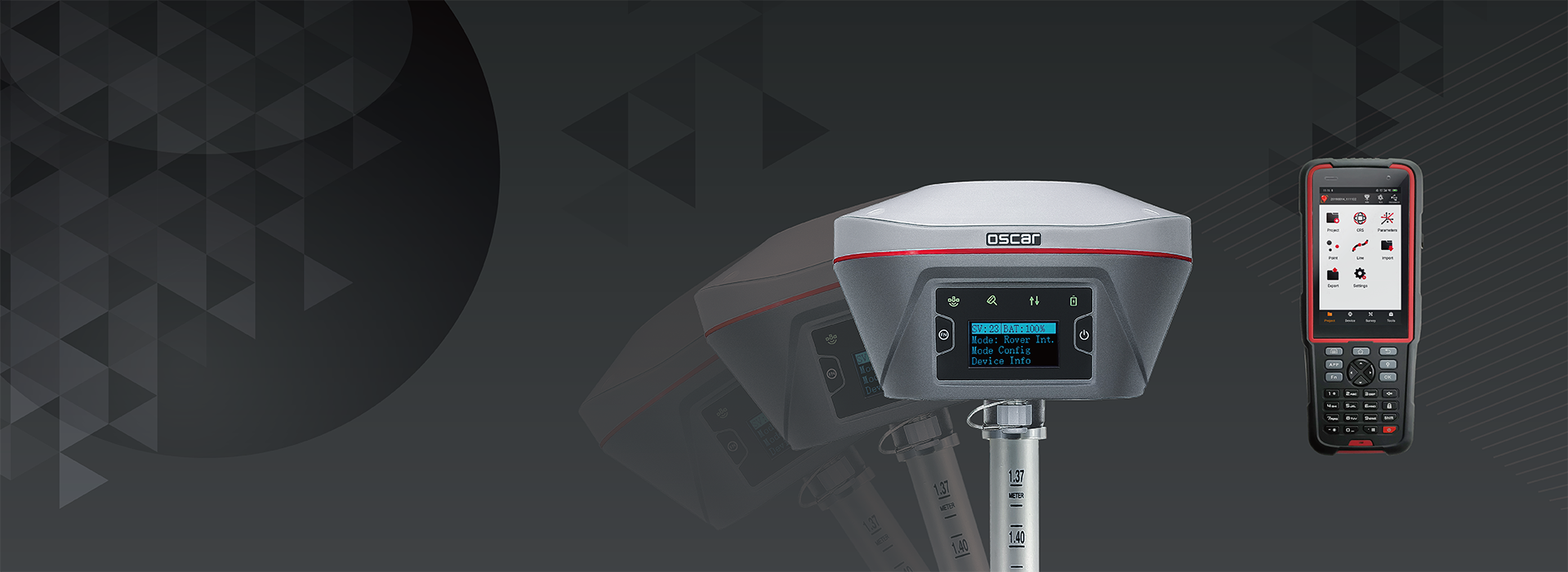

Oscar GNSS 受信機
キャリブレーションなしのチルト補正機能
OLED menu 640x340.png
Oscar GNSS受信機は新世代のGNSS RTKシステムです。キャリブレーションなしのチルト補正機能、電磁障害を排除し、レベリングポールは必要ありません。1.54インチの大きい操作パネルを配置します。高性能のマルチコンステレーション及びマルチ周波数GNSSボードを内蔵したOscar GNSS受信機は、高精度で安定した信号を検出できます。

10 battery box with battery 640x340.jpg
高性能アンテナは、最初のフィックス時間(TTFF)を短縮すると共に、抗干渉性能を向上させます。内蔵の大容量バッテリーは脱着可能で、二つのバッテリーは4G/3G/2Gネットワーク及び移動局無線モードで最大16時間のフィールドワークをサポートします。内蔵UHF無線モジュールは、長距離通信をサポートします。過酷な環境から機械を保護する堅牢なボディーです。





红+黄正面 640x340.png

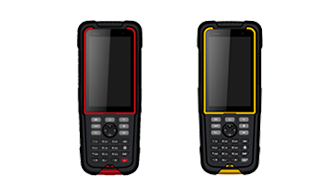

Tersus TC20コントローラーは4.3インチの操作画面で英数字キーパッドをついている頑丈なスマートフォンです。強力なプロセッサを搭載しているため、Tersus測量ソフトウェアに最も適切です。IP67防護等級は過酷な動作条件下でも信頼できます。
性能
仕様
ドキュメント
ビデオ
マルチコンステレーション&周波数をサポート
- GPS L1/L2
- GLONASS L1/L2
- BeiDou B1/B2
- GALILEO E1, E5B
- QZSS L1
- SBAS (EGNOS, WAAS, MSAS, GAGAN) L1C/A
410-470MHz UHF, 4G ネットワーク
Wi-Fi, ブルートゥース, NFC
CORS,UHF,Ntripサーバー等の20以上の作業モード
キャリブレーションなしのチルト補正
16GB内蔵メモリー
最大10時間
信号追跡
+
GNSS
GPS L1, L2
GLONASS L1, L2
BeiDou B1, B2
GALILEO E1, E5b
QZSS L1
SBAS (EGNOS, WAAS, MSAS, GAGAN) L1C/A
チャンネル
576
測位精度
+
   - 垂直
3.5 mm + 0.4 ppm
高精度スタティック (RMS)
   - 水平
3 mm + 0.1 ppm
スタティック & 短縮スタティック (RMS)
   - 水平
3 mm + 0.5 ppm
   - 垂直
5 mm + 0.5 ppm
RTK (RMS)
   - 水平
8 mm + 1 ppm
   - 垂直
15 mm + 1 ppm
PPK (RMS)
   - 水平
8 mm + 1 ppm
   - 垂直
15 mm + 1 ppm
ネットワーク RTK (RMS)
   - 水平
8 mm + 0.5 ppm
   - 垂直
15 mm + 0.5 ppm
初期化時間 (標準)
<10s
初期化信頼性
>99.9%
チルト補正精度 ( 30°以内 )
≤2cm
*詳細はOscarのデータシート性能表を参照してください。
システム&データ
+
オペレーティングシステム
Linux
ストレージ
16GB 内蔵メモリー
データフォーマット
CMR, CMR+, RTCM 2.X/3.X
データ出力
RINEX, NMEA-0183, Tersusバイナリ
入力・消費電力
+
入力電圧
9~28V DC
消費電力 (標準)
ネットワーク或いは無線受信モード:
≈ 5W
無線送信モード:
≈ 8W
リチウム電池
6400mAh x2*
*一つのバッテリーは使用され、もう一つはバックアップです。移動局として作業する時に、二つのバッテリーは最大16時間 持続します。
通信ポート
+
セルラー
4G LTE/TD-SCDMA/WCDMA/GPRS/GSM
ネットワークプロトコル
Ntrip クライアント,Ntrip サーバー, Tersus Caster Service (TCS)
WiFi
802.11b/g
*Hardware of Wi-Fi module is ready, the function will be supported by firmware update.
ブルートゥース
4.1
USB
USB 2.0 x1
シリアルポート
RS-232 x1
内蔵無線
   - 消費電力
2W
   - 周波数
410MHz - 470MHz
距離 (標準)
>5km
寸法
+
ディスプレイ
1.54’’ OLED
*詳細はOscarのデータシート性能表を参照してください。
サイズ
157x157x103mm
重量
≈ 1.1kg (バッテリーを含まず)
≈ 1.3kg (一個バッテリー)1.2kg バッテリーを含む
動作温度
-20℃ ~ +65℃
ストレージ温度
-45℃ ~ +75℃
相対湿度
100% 結露
防護レベル
IP67
ポールからコンクリートへの落下
2m
  • Oscar データシート
    リリースデータ: 2019-07-11 バージョン:1.5
  • Oscar パンフレット
    リリースデータ: 2019-07-11 バージョン:1.7
