Tersus David Plusはセンチメートル級のポジショニングとへーディングを提供するデュアルアンテナのGNSS受信機です。インテリジェント交通、建設、マシンコントロール、精密農業、ナビゲーションアプリケーション向けに設計されています。
David Plus GNSS受信機の防護レベルはIP67でアウトドア環境のために造られています。コンパクトな手のひらサイズにより、いろいろなアプリケーションシステムと統合することが容易になります。４GBの内蔵メモリは後処理のため便利にデータを記録します。
性能
仕様
ドキュメント
測定出力をサポート
– GPS L1/L2, GLONASS L1/L2, BeiDou B1/B2 メインアンテナから
– GPS L1/GLONASS L1 or GPS L1/BeiDou B1 セカンドリーアンテナから
RTK ポジショニングモード 或いは RTK ポジショニング + へーディングモードをサポート
384 チャンネル
RTCM2.3/3.x, CMR, CMR+ 補正情報をサポート
RTKとへーディング ソリューション最大の更新率 20Hz
性能
+
メインアンテナ 信号追跡
GPS L1/L2, GLONASS L1/L2, BeiDou B1/B2
セカンドリーアンテナ 信号追跡
GPS L1+GLONASS L1 or GPS L1+BeiDou B1
GNSS チャンネル
384
単独測位 (RMS):
– 水平
1.5m
– 垂直
3.0m
RTK (RMS):
– 水平
10mm+1ppm
– 垂直
15mm+1ppm
PPK (RMS):
– 水平
10mm+1ppm
– 垂直
15mm+1ppm
後処理スタティック (RMS):
– 水平
3mm+0.5ppm
– 垂直
5mm+0.5ppm
観測精度:
– C/A コード
10cm
– P コード
10cm
– 搬送波位相
1mm
へーディング精度:
– 1m ベースライン (RMS)
0.15°
起動時間 (TTFF):
– コールドスタート
<50s
– ホットスタート
<30s
時間精度 (RMS)
20ns
速度精度 (RMS)
0.03m/s
初期化時間 (標準)
<10s
初期化信頼性
>99.9%
データフォーマット
RTCM 2.x/3.x/CMR/CMR+
最大データ更新率
20Hz
入力電圧
5V~28V DC
消費電力 ( 25℃ で)
4.2W (David+のみ)
アクティブアンテナの入力インピーダンス
50Ω
ストレージ
4GB内蔵メモリ
通信ポート
+
シリアルポート
RS232 x2
USB ポート
USB 2.0 デバイス x1
CAN ポート
ISO/DIS 11898 x1*
PPS ポート
LVTTL x1
イベント マーク
LVTTL x1
アンテナコネクター
SMA メス x2
COM ボーレート
Up to 460800bps
データ出力
NMEA-0183 ＆ Tersus バイナリフォーマット
* このポートの機能はファームウェアバージョンに関連しています。
寸法
+
サイズ
104x65x31mm (David+ のみ)
重量
≈ 260g (David+ のみ)
作業温度
-40℃ ~ +85℃
防護レベル:
IP67
アクセサリー
+

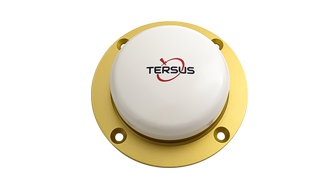

2W 460MHz/30W 460MHz 無線局 RTK補正情報を送信／受信 AX3702 GNSS アンテナ / AX3703 ミニ GNSS アンテナNtrip モデム TR600
ソフトウェアサポート
+
Tersus NuwaMicroSurvey FieldGenius第三方ソフトウェア NMEA-0183をサポート
-
