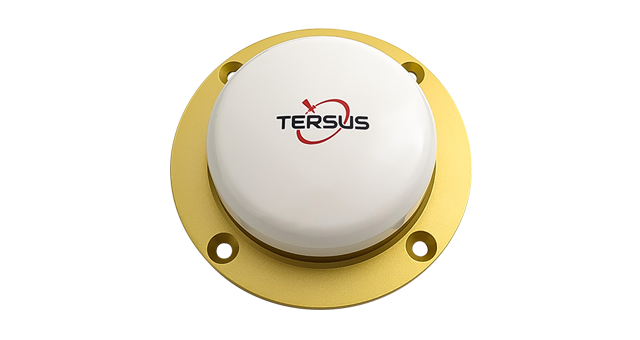

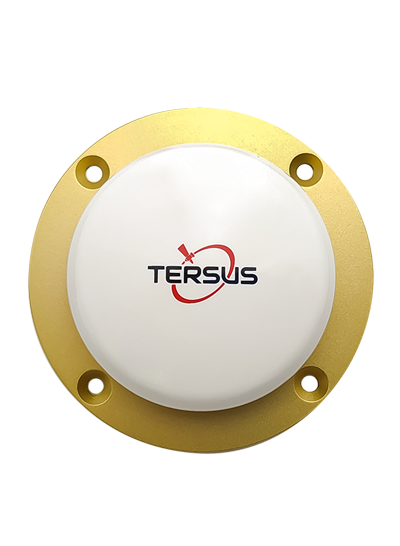

AX3703はGPS L1/L2、GLONASS L1/L2及びBeiDou B1/B2/B3信号を受信でき、小型で軽量のマルチGNSSアンテナです。
ダイナミックなシーンでのパフォーマンスと軽量なボディーにより、ドローンや他の移動プラットフォームに最適です。過酷な環境でも使用できる堅牢な設計です。
性能
仕様
ドキュメント
GPS L1/L2,GLONASS L1/L2,BeiDou B1/B2/B3をサポート
レドームは温度変化の影響を減少する
防水設計は過酷な気象条件でアンテナを保護する
ハイゲイン、ワイドビーム幅、低仰角に適する
マルチパス抑制技術は過酷な環境でのパフォーマンスを向上させる
マルチフィード設計はキャリア位相中心を安定させ、測定誤差の影響を最小限に抑えられる
アンテナ
+
周波数
GPS L1/L2
GLONASS L1/L2
BeiDou B1/B2/B3
GLONASS L1/L2
BeiDou B1/B2/B3
ピークゲイン
4dBi
偏光
RHCP
軸比
≤3dB
方位角範囲
360°
インピーダンス
50Ω
VSWR出力
≤2.0
位相中心オフセット
20.24mm
位相中心精度
±3mm
LNA
+
LNA ゲイン
36±2dB
雑音指数
≤2.0dB
VSWR出力
≤2.0
動作電圧
3V~12V DC
動作電流
≤45mA
群遅延
≤5ns
メカニカル
+
サイズ
φ 90x41.5mm
コネクター
SMA メス
重量
137g
環境性能
+
動作温度
-40℃～+80℃
ストレージ温度
-55℃～+85℃
湿度
95% 結露しない
防護レベル
IP67
-
AX3703 データシート
発行日付: 2019-07-09 バージョン:2.4
