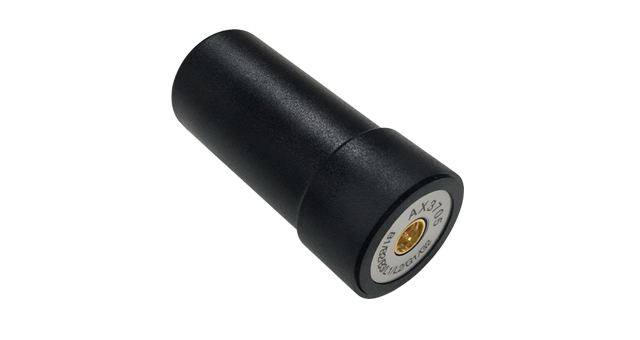

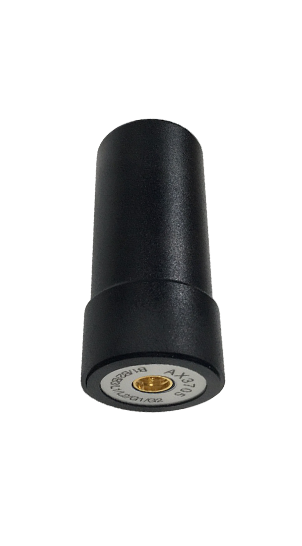

AX3705は4つの衛星コンステレーションとデュアル周波数をサポートするヘリックスアンテナで、UAVシステムとモバイルデバイスの為に設計されています。航空写真、遠隔テクノロジー、災害監視、交通パトロール、セキュリティ監視などに使用できます。
このヘリックスアンテナは優れたパターンコントロールがあって、非常にコンパクトなフォームファクタで偏光純度及び高効率を実現しています。アンテナのハイゲインとワイドビーム幅が衛星信号を低仰角で受信できるように確保します。
性能
仕様
ドキュメント
GPS L1/L2, GLONASS L1/L2, BeiDou B1/B2 をサポート
位相中心での高安定性と高再現性
ハイゲインアンテナは低仰角で優れた追跡性能を持つ
非常に低い雑音指数
SMA オス コネクター
グランドプレーンインディペンデント
アンテナ
+
周波数
GPS L1/L2
GLONASS L1/L2
BeiDou B1/B2
GLONASS L1/L2
BeiDou B1/B2
ピークゲイン
1217-1257MHz: 2dBi
1559-1610MHz: 2.5dBi
1559-1610MHz: 2.5dBi
偏光
RHCP
軸比
≤3dB
インピーダンス
50Ω
位相中心オフセット
37.2mm
位相中心精度
±3mm
LNA
+
LNA ゲイン
33dB(typical)
雑音指数
≤1.5dB
VSWR出力
≤2.0
動作電圧
3.3V~12V DC
動作電流
55mA (max)
群遅延リップル
< 15ns
メカニカル
+
サイズ
φ 27.5 x 60mm
コネクター
SMA オス
重量
≤19g
環境性能
+
動作温度
-40℃～+70℃
ストレージ温度
-40℃～+70℃
湿度
95% 結露しない
防護レベル
IP65
-
AX3705 データシート
発行日付: 2019-07-09 バージョン:2.4
