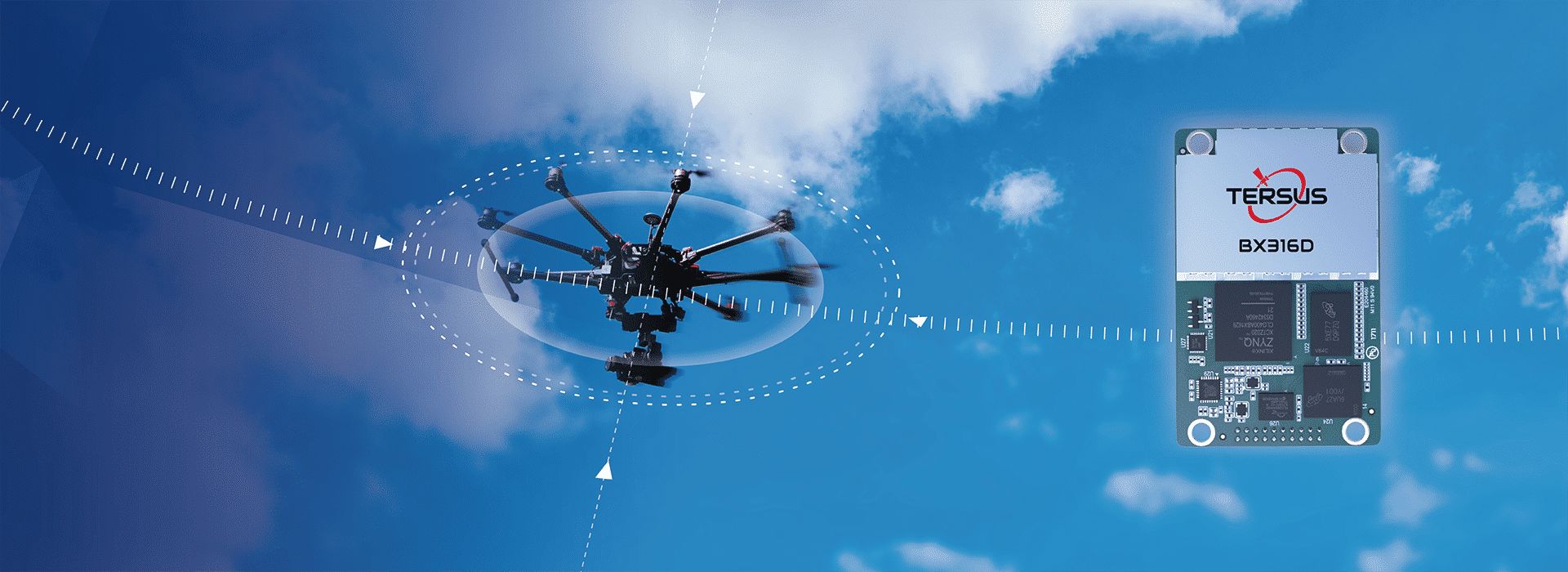

BX316Dは精確なポジショニングとへーディング情報を提供するGNSS RTKボードです。高精度ナビゲーション、精密農業、測量、UAVなど様々なアプリケーション向けに、リアルタイムで高コストパフォーマンス、センチメートル級の位置決めとフレキシブルなインターフェースを提供します。
BX316DはNovAtel OEM617Dと交換性があります。機械メーカー及びシステムインテグレーターによる取り入れ用設計されています。内蔵４GBメモリーはデータ収集をサポートします。一般的なインターフェースとログ／コマンド形式により、市場のほとんどのOEMボードと交換性があります。
性能
仕様
ドキュメント
ビデオ
RTK ポジショニング モード または RTK ポジショニング + へーディングモードをサポート、ソフトウェア設定モード
最大20Hz RTKソリューション アップデートとローデータ出力
384 チャンネル
Pin-to-pin はNovatel OEM617Dと交換性がある
ログ/コマンドはNovAtel プロトコルと交換性がある
PPS出力とイベントマーク入力をサポート
内蔵４GBメモリーはデータ収集を簡単にする
信号追跡
+
シングルアンテナ
GPS L1/L2
GLONASS L1/L2
BeiDou B1/B2
GLONASS L1/L2
BeiDou B1/B2
デュアルアンテナ
メイン: GPS L1/L2, GLONASS L1/L2
セカンドリー: GPS L1, GLONASS L1
or
メイン: GPS L1/L2, BeiDou B1/B2
セカンドリー: GPS L1, BeiDou B1
セカンドリー: GPS L1, GLONASS L1
or
メイン: GPS L1/L2, BeiDou B1/B2
セカンドリー: GPS L1, BeiDou B1
GNSS チャンネル
384
測位精度
+
単独測位精度 (RMS)
- 水平
1.5m
- 垂直
3.0m
RTK ポジショニング精度 (RMS)
- 水平
10mm + 1ppm
- 垂直
15mm + 1ppm
PPK位置決め精度 (RMS)
- 水平
10mm+1ppm
- 垂直
15mm+1ppm
観測精度
+
C/A コード
10cm
P コード
10cm
搬送波位相
1mm
へーディング 1m ベースライン (RMS)
0.15°
性能
+
起動時間
- コールドスタート
<50s
- ホットスタート
<30s
時間精度 (RMS)
20ns
速度精度 (RMS)
0.03m/s
初期化時間 (標準)
<10s
初期化信頼性
>99.9%
寸法等
+
サイズ
46x71x12mm (OEMボード)
100.2x57.4x24mm (ケース入り)
100.2x57.4x24mm (ケース入り)
重量
23g (OEMボード)
150g (ケース入り)
150g (ケース入り)
入力電圧
3.3V (OEMボード)
5~28V (ケース入り)
5~28V (ケース入り)
消費電力 (標準)
2.8W
アクティブアンテナの入力インピーダンス
50Ω
アンテナコネクター
MMCX メス x2 (OEMボード)
SMA メス x2 (ケース入り)
SMA メス x2 (ケース入り)
COM ボーレート
最大460800bps
Pin-to-Pin 交換
NovAtel 617D
作業温度
-40℃ ~ +85℃
データ
+
データフォーマット
RTCM 2.x/3.x/CMR/CMR+
出力
NMEA-0183; Tersus バイナリフォーマット
最大データ更新率
20Hz
ログ & コマンドの交換性
NovAtel プロトコル
ストレージ
内蔵4GBメモリー
通信ポート
+
シリアルポート
LVTTL x2
USB ポート
USB デバイス x1
CAN ポート
ISO/DIS 11898 x1 *
PPS ポート
LVTTL x1
イベントマーク
LVTTL x1
備考:
* このポートの機能はファームウェアバージョンに関連しています。
アクセサリー
+
Tersus GNSS機械輸送ケース
AX3702 GNSS アンテナ
TNC/SMAコネクター付き3m GNSSアンテナケーブル
-
