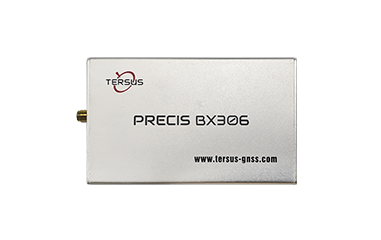

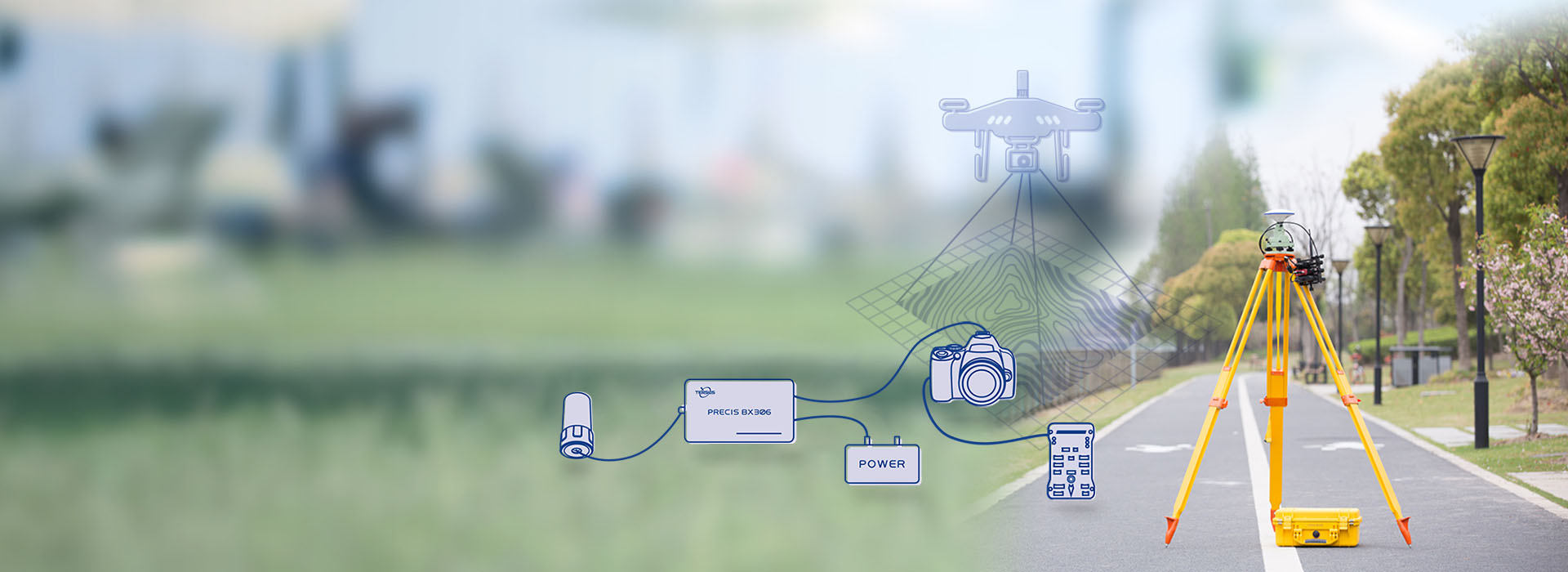

Tersus UAV PPKベースソリューションはBX306 PPK受信機、AX3705ヘリックスアンテナ（または他のオプションとしてAX3703 GNSS航空アンテナ）、Davidベースキットネットワークモード及びTersus GeoPixソフトウェアを含んでいます。BX306 PPK受信機はマルチコンステレーションと二周波をサポートします。GNSS観測データを記録用に４GBメモリー（eMMC）が内蔵しています。非常に小さくて軽いAX3705アリックスアンテナとAX3703 GNSS航空アンテナは、UAVアプリケーション向けに設計されています。

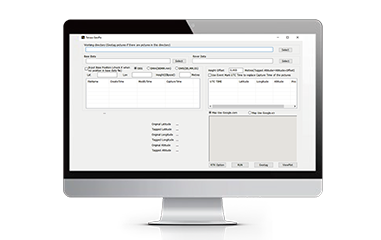

Tersus GeoPixはGNSS観測後処理、イベントマークインターポレイション、及びEXIFにジオタギングを書き込む機能を統合します。全部必要なデータを入力した後、ワンボタンをクリックすると、画像処理ソフトウェアに直接入力できる結果を生成します。Tersusツールセットの一部としてTersusのウェブサイトからダウンロードできます。

David GNSS Receiver - Base Mobile (1) 640x340px.jpg

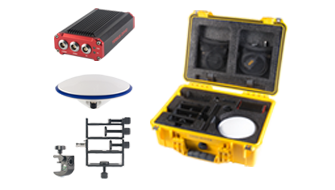

UAV PPKソリューションのベースステーションとして、David ベース/ローバーキットネットワークモードを提供します。ベースステーションとして後処理用のGNSSローデータを記録するだけでなく、使いやすいローバーステーションとして写真測量のため、地上コントロールポイントを測定することもできます。Davidベースとローバーは交換できますが、中に入っているアクセサリーは多少違います。詳しくはDavid製品ページにて確認してください。

*アイテムリストの詳細について、ここへクリックしてください Item List - UAV PPK Solution with Base

性能

仕様

アイテムリスト

ドキュメント

384 チャンネル

シンプルなソフトウェアインターフェースとシンプルなワークフロー

ボタンを一回クリックするだけでGNSSデータとジオタグ画像を自動処理

結果を軌跡プロットで表示し、画像をオンラインマップに表示する

EXIFとテストファイルの両方にPPK結果を提供する

結果は画像処理ソフトウェアi.e.、Pix4D、Agrisoftなどに直接使用できる

CORSまたは他のブランドのGNSS受信機からのベースステーションデータをサポート

信号追跡

GPS L1/L2
GLONASS L1/L2
BeiDou B1/B2

GNSS チャンネル

384

測位精度

標準 (RMS)

- 水平

1.5m

- 垂直

3.0m

観測精度

C/A コード

10cm

P コード

10cm

搬送波位相

1mm

性能

起動時間

- コールドスタート

<50s

- ホットスタート

<30s

時間精度 (RMS)

20ns

速度精度 (RMS)

0.03m/s

初期化時間 (標準)

<10s

初期化信頼性

>99.9%

寸法等

サイズ

95 x 57 x 24 mm

重量

150g

入力電圧

5~15 V

消費電力 (標準)

アクティブアンテナの入力インピーダンス

50Ω

アンテナコネクター

SMA メス x1

COM ボーレート

最大 460800bps

作業温度

-40℃ ~ +85℃

データ

ストレージ

内蔵 4GBメモリー

データフォーマット

RTCM 2.x/3.x/CMR/CMR+

出力

NMEA-0183; Tersus バイナリフォーマット

最大データ更新率

20Hz

ログ & コマンド交換性

NovAtel プロトコル

通信ポート

シリアルポート

LVTTL x2

USB ポート

USB 2.0 デイバス x1

CAN ポート

ISO/DIS 11898 x1*

PPS ポート

LVTTL x1

イベントマーク

LVTTL x1

備考:

* このポートの機能はファームウェアバージョンに関連しています。

Item List

電源、イベントマーク、シリアルポートのケーブルを備えたBX306 PPK 受信機

AX3705 ヘリックスアンテナ

ホットシューアダプター

Tersus GeoPix ソフトウェア

Tersus GNSS ベースステーション: David ベース/ローバーキットネットワークモード (ベースとローバーは交換可能ですので、ご注文の際に明記してください)

アイテムリスト

UAV PPK ソリューションパンフレット
発行日付: 2019-10-24 バージョン:1.3
ユーザーマニュアル_UAV PPK ソリューション
発行日付: 2020-05-14 バージョン:1.3
UAV PPK ベースソリューションデータシート
発行日付: 2019-09-12 バージョン:2.2
BX シリーズ GNSS受信機のユーザーマニュアル
発行日付: 2020-04-22 バージョン:2.4
GNSS OEM ボード & 受信機のパンフレット
発行日付: 2019-11-21 バージョン:1.7
アイテムリスト - UAV PPK ベースソリューション
発行日付: 2019-06-19 バージョン:1.3
