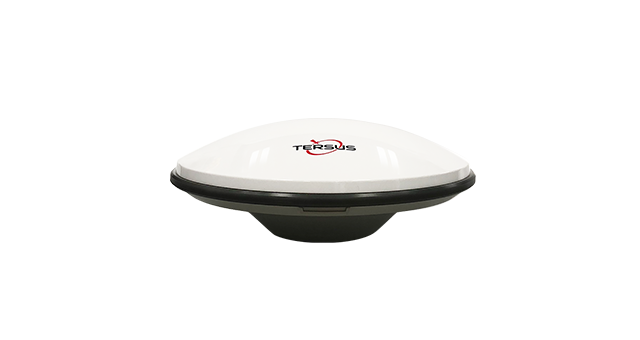

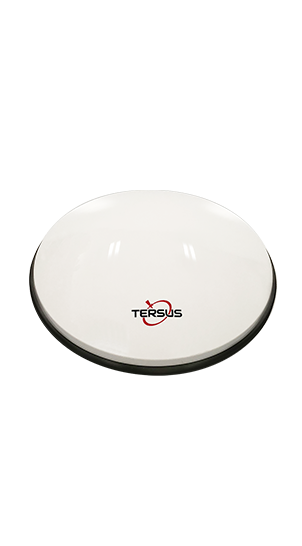

AX3702はミニ測量用アンテナです。GPSL1/L2、GLONASSL1/L2及びBeiDouB1/B2/B3信号を受信できます。これらの信号はランドサーベイ、マリンサーベイ、チャンネルサーベイ、地震モニタリング、ブリッジサーベイ、コンテナオペレーション、農業アプリケーションなどに使用できます。AX3702はNGSで校正されました。GPSのみまたは3つコンステレーションナビゲーションアプリケーションに使用できます。
性能
仕様
ドキュメント
GPS L1/L2, GLONASS L1/L2,BeiDou B1/B2/B3をサポート
内部マルチパス除去ボードによりマルチパス干渉エラーを排除する
位相中心と幾何学中心の重ね合わせを確保し、マルチパスエラーの影響を最小限にするマルチフィードデザイン
防塵防水デザイン
内部耐雷回路は高電圧サージによる損傷からLNAを保護する
非常に低い雑音指数
アンテナ
+
周波数
GPS L1/L2
GLONASS L1/L2
BeiDou B1/B2/B3
GLONASS L1/L2
BeiDou B1/B2/B3
インピーダンス
50Ω
偏光
RHCP
軸比
≤3dB
方位角範囲
360°
VSWR出力
≤2.0
ピークゲイン
5.5dBi
位相中心オフセット
54.04mm
位相中心精度
±2mm
LNA
+
LNA ゲイン
40±2dB
雑音指数
≤2.0dB
VSWR出力
≤2.0
動作電圧
3.3V~12V DC
動作電流
≤45mA
リップル
±2dB
メカニカル
+
サイズ
φ 152 x 62.2mm
コネクター
TNC メス
組立ネジホール
5/8"×11 UNC メス
重量
374g
環境性能
+
動作温度
-45℃～+85℃
ストレージ温度
-45℃～+85℃
湿度
95% 結露しない
-
AX3702 データシート
発行日付: 2020-07-01 バージョン:2.5
-
AX3702_アンテナ キャリブレーション_パラメーター
発行日付: 2019-01-04 バージョン:1.0
